수로관

측구 수로관

측구 수로관 앵글미부착형

측구 수로관 앵글 미부착형 구조

측구 수로관 앵글 미부착형 상세도

측구 수로관 앵글 미부착형 규격

종류	호칭	중앙부 치수																소켓부 치수							배근
		안나비				밑나비		두께				깊이			반지름	길이		as	cs	bs	es	hs	hs1	ℓ1	세로철근		가로철근
		a	a1	b	허용치	c	m	d	d1	e	허용치	h	h1	허용치	i	ℓ	허용치	as	cs	bs	es	hs	hs1	ℓ1	지름	개수	지름	개수
측구 수로	300	300	400	280	±4	375	20	70	50	50	±2	300	50	±2	55	2000	±5	400 이상	515 이상	390 이상	50 이상	350 이상	240 이상	45 이상	4.0	12	4.0	16
측구 수로	400	400	500	370	±4	490	20	80	50	60	±2	400	50	±2	55	2000	±5	520 이상	620 이상	500 이상	60 이상	460 이상	345 이상	55 이상	5.0	12	5.0	20

적용 스틸 그레이팅

적용 스틸 그레이팅 규격

Trench Width (mm)	형식기호	그레이팅
Trench Width (mm)	형식기호	호칭치수	a	b	h
300	T44~40	1000	400	995	44
400	T44~40	1000	500	995	44

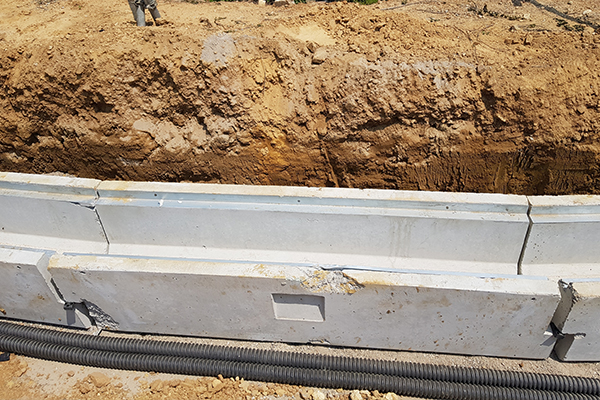

시공 사진
