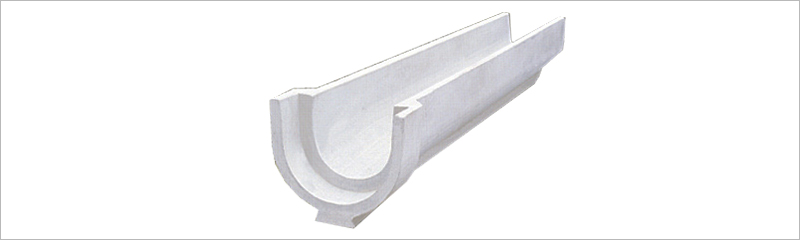

U형 플룸

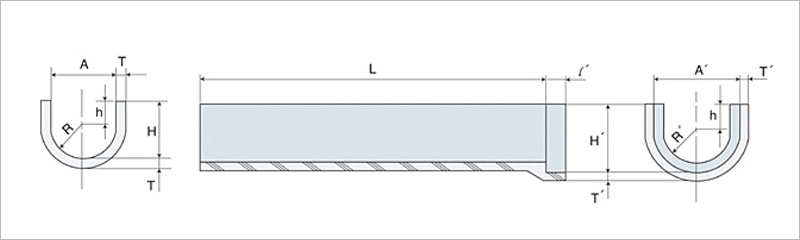

U형 플룸 (에코 200형) 상세도

U형 플룸 규격

호칭명 치수 참고
중량
(KG)
안나비 깊이 두께 길이 I' h R R'
A A' 허용치 H H' 허용치 T T' 허용치 I(' ) 허용치
200 210 279 ±3 200 234 ±2 28 28 ±2 1995 ±5 100 100 100 134 85
250 260 332 240 276 30 30 115 125 161 110
300 310 390 ±5 275 315 ±3 32 32 +3 / -2 125 150 190 158
350 360 446 315 358 35 35 120 140 175 218 170
400 425 517 350 396 38 38 150 200 246 220
450 480 590 390 445 45 45 140 165 225 280 270
500 530 654 425 487 52 52 175 250 312 376
600 640 780 ±7 500 570   60 60 +5 / -2   200 300 370 497

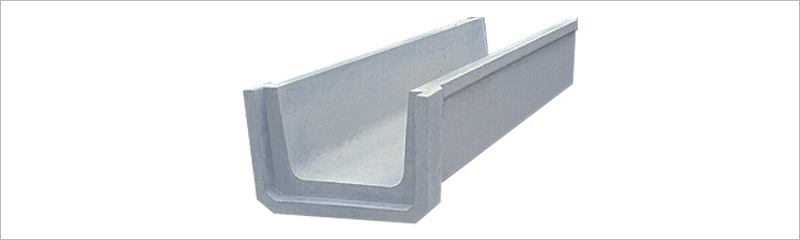

철근 콘크리트 벤치플룸 II

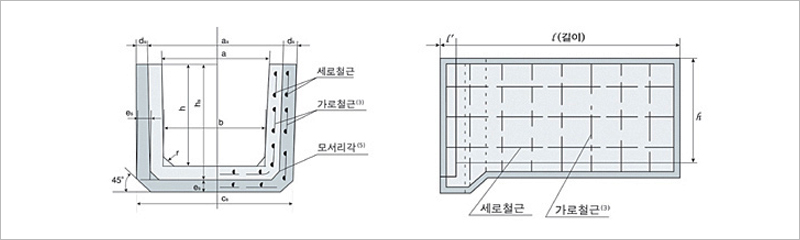

철근 콘크리트 벤치플룸 II 상세도

철근 콘크리트 벤치플룸 II 규격

호칭 중앙부 치수 소켓부 치수 소켓부치수 소켓식
중량
(kg)
안나비 밑나비 두께 깊이 길이 반지름
r		 as cs ds es hs l' 세로철근 가로첡ㄴ
a b 허용치 c d e 허용치 h 허용치 ㅣ 허용치 지름   수량
(개)		 지름 i=2000
수량(개)		 i=1000
수량(개)
200 200 170 ±3 205 30 35 ±2 150 ±2 2000 ±5 30 216이상 239이상 27이상 30이상 185이상 50이상 3.2 8 2.6 21 11 90
250 250 215 250 175 311이상 284이상 210이상 9 23 12 120
300 300 260 300 40 200 40 361이상 334이상 240이상 3.2 21 11 154
350 350 300 ±5 345 35 45 +3
-2		 235 ±3 50 419이상 384이상 32이상 35이상 279이상 10 23 12 187
400 400 345 395 40 50 260 479이상 434이상 309이상 4.0 1.0 21 11 256
450 450 390 440 295 529이상 479이상 344이상 12 269
500 500 435 490 45 55 320 60 589이상 534이상 36이상 40이상 374이상 5.0 23 12 344
550 550 475 535 60 355 639이상 584이상 41이상 45이상 414이상 5.0 21 11 360
600 600 520 ±7 580 +5
-2		 380 ±5 687이상 629이상 437이상 440
700 700 610 680 50 70 440 70 797이상 729이상 507이상 13 23 12 548
800 800 695 770 50 75 490 897이상 824이상 45이상 50이상 562이상 14 21 11 680
900 900 785 870 55 80 550 80 1007이상 929이상 50이상 55이상 632이상 6.0 23 12 864
1000 1000 875 965 55 90 600 80 1107이상 1029이상 54이상 60이상 687이상 15 25 13 974

철근 콘크리트 벤치플룸 III

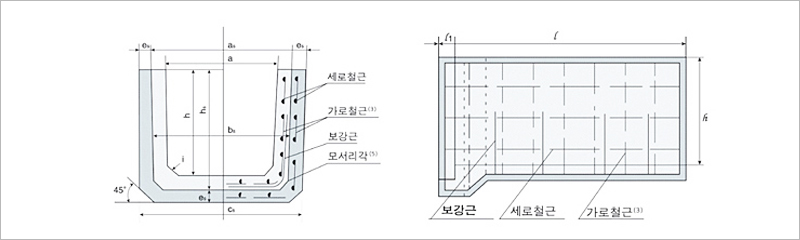

철근 콘크리트 벤치플룸 III 상세도

철근 콘크리트 벤치플룸 III 규격

호칭 중앙부 치수 소켓부 치수 배근

참고
중량
(kg)
안나비 밑나비 두께 깊이 i ㅣ 허
용
치		 as cs ds es hs I' 세로철근 가로철근
a b 허
용
치		 c m d e 허
용
치		 h 허
용
치		 지름 개수
(개)		 지름 i=2000
개수(개)		 i=1000
개수(개)
300A 300 285 ±3 325 20 60 40 ±2 200 ±2 30 2000 ±5 395이상 460이상 380이상 40이상 240이상 50이상 4.0 10 4.0 16 8 165
300B 335 45 250 35 405이상 480이상 390이상 45이상 295이상 208
300C 280 ±4 340 70 50 300 40 415이상 495이상 395이상 50이상 350이상 12 276
400A 400   380 440 515이상 595이상 495이상 60이상 5.0 5.0 290
400B 450 75 55 350 525이상 615이상 505이상 55이상 405이상 20 10 368
400C 470 450 80 60 400 535이상 625이상 60이상 460이상 420
450A 450   420 480 30 585이상 675이상 555이상 435
450B 490 85 65 450 50 595이상 695이상 565이상 65이상 515이상 508
500A 500 470 530 80 60 400 45 635이상 725이상 605이상 60이상 460이상 458
500B ±5 540 85 65 +3
-2		 450 ±3 50 645이상 745이상 615이상 65이상 515이상 520
500C 550 90 70 500 655이상 765이상 625이상 70이상 570이상 568
600A 600 570 630 80 60 400 735이상 825이상 705이상 60이상 460이상 5.5 5.5 490
600B 650 90 70 500 755이상 865이상 725이상 70이상 570이상 656
600C 660 95 75 600 765이상 885이상 735이상 75이상 675이상 770
700 700 670 760 865이상 985이상 835이상 13 800
800A 800   770 860 965이상 1085이상 935이상 18 6.0 896
800B 850   100 80 700 60 975이상 1105이상 945이상 80이상 780이상 20 1040
900A 900   860 ±7 940 +5
-2		 1075이상 1195이상 1035이상 6.0 21 1078
900B 950 105 85 800 1085이상 1215이상 1045이상 85이상 885이상 22 24 12 1180
1000 1000   960 1050 1185이상 1315이상 1145이상 23 1250
1000C 110 90 1000 ±5 80 1185이상 1315이상 1145이상 90이상 1090이상 70이상 1500
1200B 1200 1140 1320 125 110 1440이상 1600이상 1380이상 100이상 1110이상 70이상 1980
1500A 1500 1420 1560 130 140 1720이상 1870이상 1660이상 110이상 1110이상 90(80)이상 26 1610
1500B 1500 1420 1575 145 120 1200 1750이상 1900이상 1680이상 120이상 1310이상 28 2100
