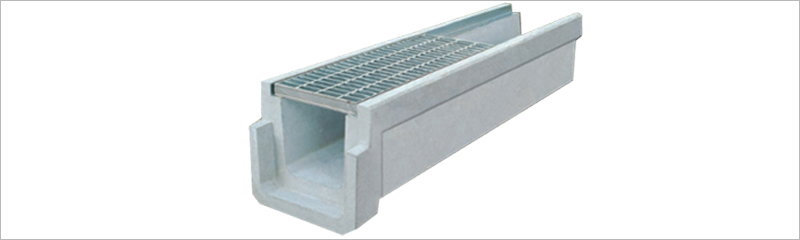

측구 수로관 앵글 미부착형 구조

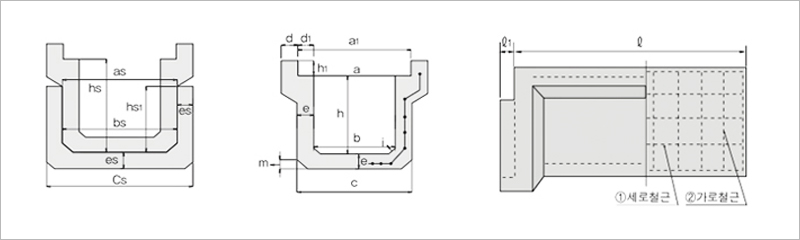

측구 수로관 앵글 미부착형 상세도

측구 수로관 앵글 미부착형 규격

종류 호칭 중앙부 치수 소켓부 치수 배근
안나비 밑나비 두께 깊이 반지름 길이 as cs bs es hs hs1 ℓ1 세로철근 가로철근
a a1 b 허용치 c m d d1 e 허용치 h h1 허용치 i ℓ 허용치 지름 개수 지름 개수
측구
수로		 300 300 400 280 ±4 375 20 70 50 50 ±2 300 50 ±2 55 2000 ±5 400
이상		 515
이상		 390
이상		 50
이상		 350
이상		 240
이상		 45
이상		 4.0 12 4.0 16
400 400 500 370 ±4 490 20 80 50 60 ±2 400 50 ±2 55 2000 ±5 520
이상		 620
이상		 500
이상		 60
이상		 460
이상		 345
이상		 55
이상		 5.0 12 5.0 20

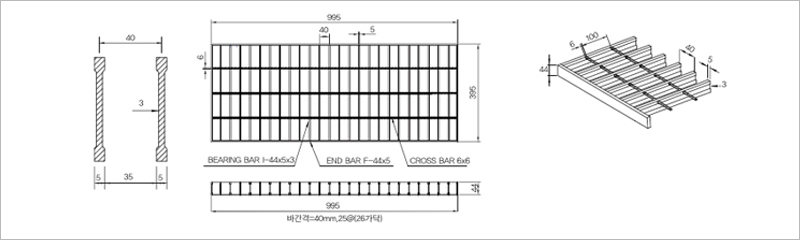

적용 스틸 그레이팅

적용 스틸 그레이팅 규격

Trench Width
(mm)		 형식기호 그레이팅
호칭치수 a b h
300 T44~40 1000 400 995 44
400 1000 500 995 44

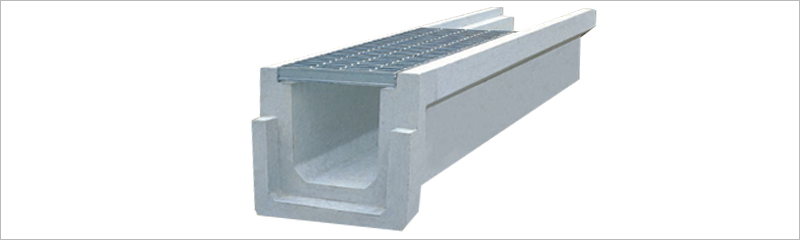

측구 수로관 앵글 부착형 구조

측구 수로관 앵글 부착형 상세도

측구 수로관 앵글 부착형 규격

종류 호칭 중앙부 치수 소켓부 치수 배근
안나비 밑나비 두께 깊이 반지름 길이 as cs bs es hs hs1 ℓ1 세로철근 가로철근
a a1 b 허용치 c m d d1 e 허용치 h h1 허용치 i ℓ 허용치 지름 개수 지름 개수
측구
수로		 300 300 410 280 ±4 430 20 70 50 80 ±2 300 50 ±2 55 2000 ±5 465
이상		 540
이상		 450
이상		 50
이상		 380이상 230이상 50이상 4.0 12 4.0 16
400 400 510 370 ±4 525 20 80 50 80 ±2 400 50 ±2 55 2000 ±5 570
이상		 650
이상		 550
이상		 50이상 480이상 360이상 60이상 5.0 12 5.0 20

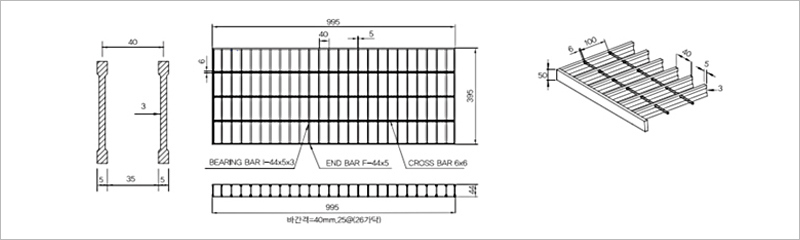

적용 스틸 그레이팅

적용 스틸 그레이팅 규격

Trench Width
(mm)		 형식기호 그레이팅
호칭치수 a b h
300 T50~40 1000 400 995 50
400 1000 500 995 50
