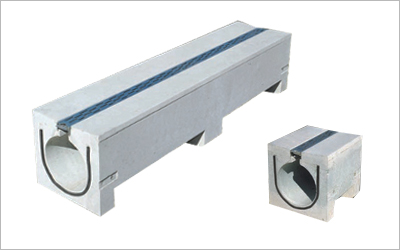

원형수로 NS-01 특징

1. 노면 배수능력을 다르게 한 종당용 측구 제품

2. 보도나 노면 위의 빗물을 빠르게 배출하도록 연속 개구부 설치

3. 경계블록을 봉체에 설치하도록 디 차도와 인도의 구분 없이 간단히 시공이 가능하며 경계석의 기초가 필요 없이 공사기간 단축

4. 50cm, 1m 규격을 이용해 유연한 라운드 처리 가능

(기본 : L=2.0m)

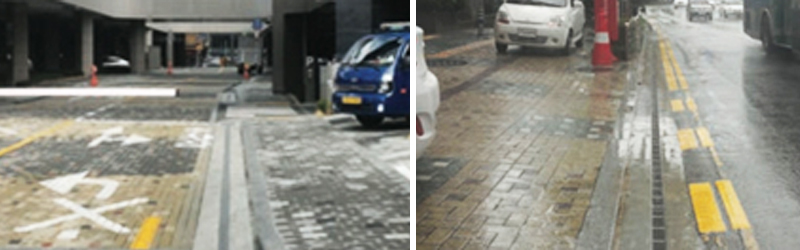

원형수로 NS-01 시공사례

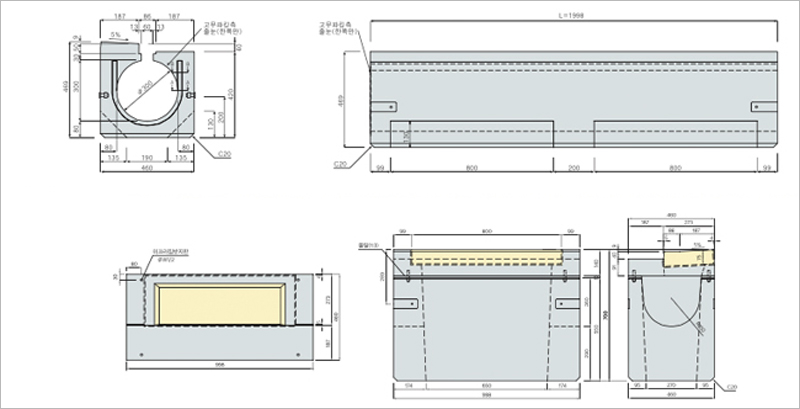

원형수로 NS-01 상세도

원형수로 NS-01 규격

규 격 구분
W h1 h2 L (2m) 2.0kg 1.0kg 0.5kg
Ø150 260 294 250 1998 230 115 58
Ø200 320 366 326 1998 340 169 84
Ø300 460 469 420 1998 550 270 140
Ø300X300 460 499 - 1998 625 625 625
Ø300X400 460 599 - 1998 706 706 706
Ø300X500 460 709 - 1998 822 822 822
Ø400 540 600 560 1998 770 385 192
Ø500 730 731 675 1998 1300 1300 1300
Ø600 870 875 815 1998 1870 1870 1870

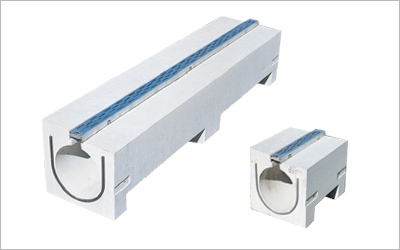

원형수로 NS-02 특징

1. 차량이 수로의 본체 위로 타고 지나가는 것이 가능하게 만든 제품으로 유효 도로폭을 넓게 이용

2. 수로용 철제 배수덥개(그레이팅)에 의한 소음과 낙하 방지를 위한 받침대 쇠장식 등이 설치되어 안정성 유지

3. 50cm, 1m 규격을 이용한 유연한 라운드 처리 가능

(기본 : L = 2.0m)

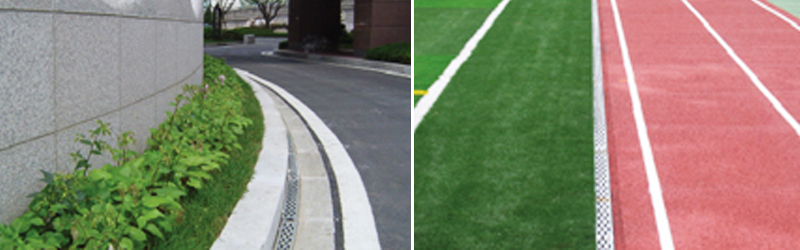

원형수로 NS-02 시공사례

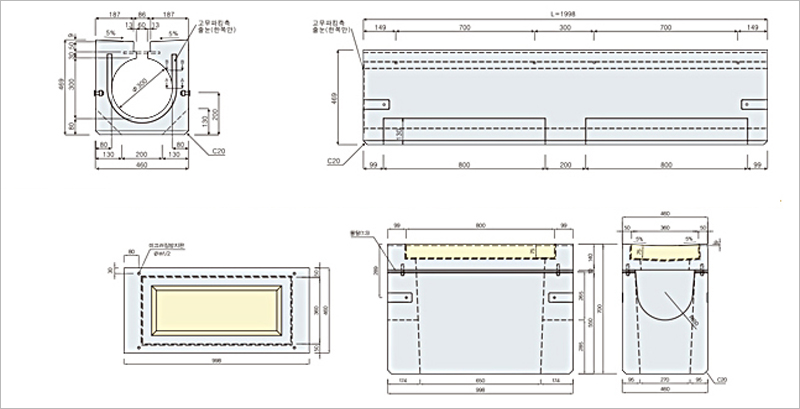

원형수로 NS-02 상세도

원형수로 NS-02 규격

규 격 구분
W H L (2m) 2.0kg 1.0kg 0.5kg
Ø150< 260 290 1998 245 123 61
Ø200< 320 366 1998 340 169 84
Ø300< 460 469 1998 580 290 150
Ø300X300< 460 499 1998 678 678 688
Ø300X400< 460 599 1998 758 758 758
Ø300X500< 460 709 1998 868 868 868
Ø400< 540 600 1998 820 408 203
Ø500< 730 731 1998 1380 1380 1380
Ø600< 870 875 1998 1970 1970 1970

원형수로 NS-03 특징

1. 34m 폭으로 된 배수덥개(그레이팅)만 노면위에 드러나는 제품

2. 수로의 콘크리트면이 전혀 보이지 않고 어떤한 포장재와도 어울리는 것이 특징

3. 도시기반 조성에 있어 주변 경관과 조화시킬수 있는 장점

4. 포장소재에 따라 높낮이 조절할 수 있는 앵글타입으로 채용하며 특별 주문품으로 가능

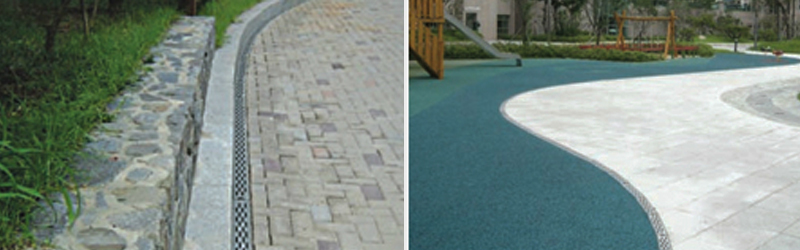

원형수로 NS-03 시공사례

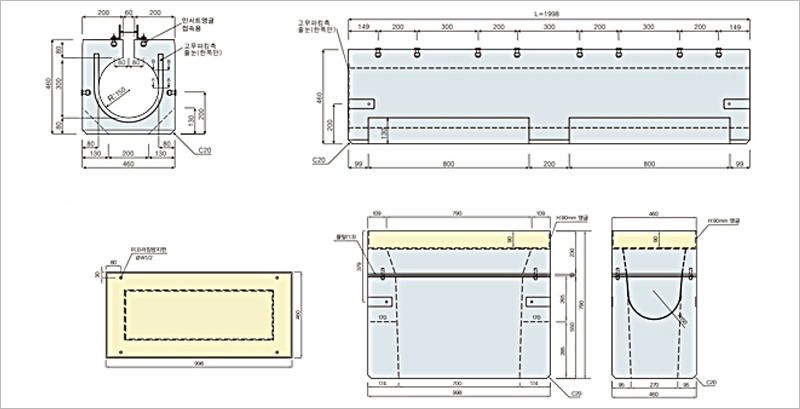

원형수로 NS-03 상세도

원형수로 NS-03 규격

규 격 구분
W H L (2m) 2.0kg 1.0kg 0.5kg
Ø150 260 290 1998 250 126 63
Ø200 320 360 1998 340 170 85
Ø300 460 460 1998 570 285 142
Ø300X300 460 490 1998 666 666 666
Ø300X400 460 590 1998 752 752 752
Ø300X500 460 700 1998 850 850 850
Ø400 540 585 1998 825 412 206
Ø500 730 715 1998 1350 1350 1350
Ø600 870 855 1998 1930 1930 1930
